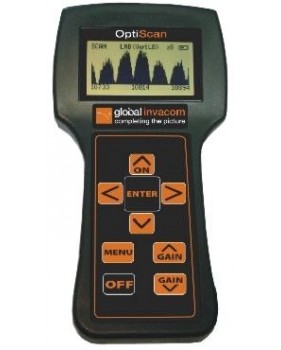

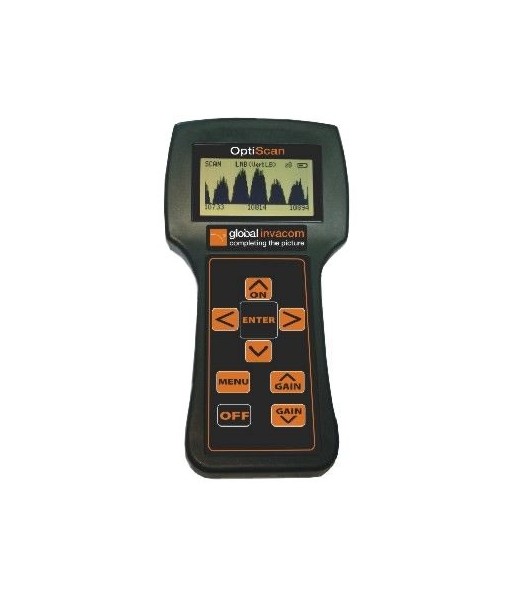

Mesureur de champ Optique Invacom OptiScan

Mesureur de champ Optique Invacom OptiScan

Description

Le contrôle des liaisons optiques et des niveaux de puissances à chaque élément du réseau peuvent être effectués à l'aide du mesureur de puissance optique qui associe également la mesure des signaux RF en sortie des convertisseurs virtuels.

Fonctionne avec un affichage du spectre en temps réel qui couvre 950 - 2150 MHz (avec agrandissement jusqu'à160 MHz) et fonctionne avec des niveaux de signal entre 40 et 90 dBμV (coaxiale), ainsi que de 10 à - 25 dBm (optique). Les valeurs suivantes peuvent être configurées séparément pour chaque transpondeur sélectionné: MER (Modulation Error Rate), BER (Bit Error Rate), ainsi que les niveaux de signal en dBμV pour des signaux coaxiaux et dBm pour des signaux optiques.

L'OptiScan utilise une fonction favorite très pratique qui peut être exploitée pour enregistrer un ou plusieurs transpondeurs de référence pour chaque satellite souhaité, ce qui permettra par la suite leurs accès facile à un moment ultérieur. Le mesureur de champ optique peut fournir l'alimentation des têtes (LNB) avec 13V et 18V ainsi que le signal des 22 kHz pour la commutation entre la bande basse et la bande haute

Caractéristiques Techniques

Spécifications

• Sur la coté supérieur, il y a deux fiches d’entrées de signaux, l’une d’elles est l’entrée optique tandis que l’autre sous forme d’un connecteur de type BNC, est utilisée particulièrement pour les signaux par câble coaxial.

• Les huit chiffres de l’affichage LCD sont très lisibles même en plein soleil.
• L’éclairage de fond de l’écran est parfaitement adapté pour une utilisation dans un grenier ou un autre endroit avec faible éclairage.

Accessoires Fournie

• Un boitier pratique avec poigné.
• Un transformateur d’alimentation de 12 Volts.
• Un adaptateur de recharge de voiture.
• Un manuel d’utilisation détaillé.
• Un adaptateur de fiche BNC à F.
