LNB Quattro 0.2 dB - 23 mm - Inverto black multiConnect - Slimfeed - 3 ans de garantie
LNB Quattro 0.2 dB - 23 mm - Inverto black multiConnect - Slimfeed - 3 ans de garantie
Description
Ce système LNB innovant a été spécialement conçu pour des installations utilisant plusieurs têtes LNB sur une antenne satellite. La technologie Slim Feed utilisée pour cette tête LNB se distingue par l'utilisation de tout nouveaux matériaux diélectriques ainsi que par leur design parfait. Cette technologie permet une transmission d'énergie maximale de l'antenne au circuit d'entrée LNB et une réception de signal suffisante, même si le LNB ne se trouve pas dans le point focal défini.
En outre, le long col mince du LNB permet de monter plusieurs LNB près les uns des autres. De cette manière, il est possible de recevoir les signaux des satellites dont la réception est impossible avec des LNB classiques.
Il permet une réception de signal depuis un satellite et la répartition du signal vers un boîtier décodeur avec tuner simple via multiswitch.
Convient parfaitement par exemple pour Hotbird 13°, Astra 19,2°, Astra 23,5° et Astra 2A 28,2°.
Spécifications
- Nouvelle technologie Slimfeed
- Bruit de phase faible, compatible DVB-S2 (HDTV)
- Facteur de bruit faible
- Faible consommation d'énergie
- Isolation de polarisation en croix élevée
- Stabilité de fréquence élevée
Caractéristiques Techniques
| Gamme de fréquences d'entrée Low Band : | 10,7 ~ 11,7 GHz |
| Gamme de fréquences de sortie Low Band : | 950 ~ 1950 MHz |
| Fréquence LO Low Band : | 9,75 GHz |
| Gamme de fréquences d'entrée High Band : | 11,7 ~ 12,75 GHz |
| Gamme de fréquences de sortie High Band : | 1100 ~ 2150 MHz |
| Fréquence LO High Band : | 10,6 GHz |
| Facteur de bruit : | 0,2 dB (0,7dB max.) |
| Précision de démarrage LO : | +/- 1.0 MHz Max. |
| Dérive de température LO : | +/- 3.0 MHz Max. |
| Bruits de phase (@ 10 kHz) : | - 90 dBc / Hz max. |
| Gain de conversion : | 60 dB min |
| Ondulation d'amplification (à l'intérieur de la bande 26 MHz) : | +/- 0,75 dB |
| Oscillation d'amplification (en bande complète) : | +/- 4 dB max |
| Suppression de fréquence miroir : | 40 dB min. |
| Point de compression 1 dB (à la sortie) : | 0.0 dBm min. |
| Isolation de polarisation en croix : | 22 dB min |
| Signal de contrôle Ca (polarisation verticale) : | 11,00 ~ 14,00 V |
| Signal de contrôle Cb (polarisation horizontale) : | 16,00 ~ 20,00 V |
| Signal de contrôle cc (changement de bande): | 22KHz +/- 4 kHz 0.4V - 08V pp |
| Sortie VSWR : | 2.0 : 1 |
| Parasitage - bande interne : | - 60 dBm Max |
| Consommation électrique : | 200 mA max. @ 11 ~ 20V |
| Température de fonctionnement : | -30° C ~ +60 °C |
| Impédance de sortie: | 75Ω |
| Capacité de chargement | 23 mm |
| Connexion de sortie: | type F (femelle) |
| Poids: | 344 g |

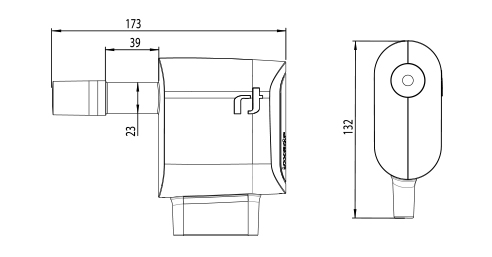

| Dimensions: | 13,2 x 2,5 x 17,3 cm |
