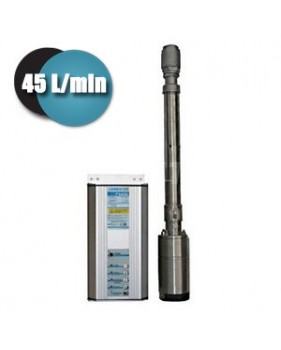

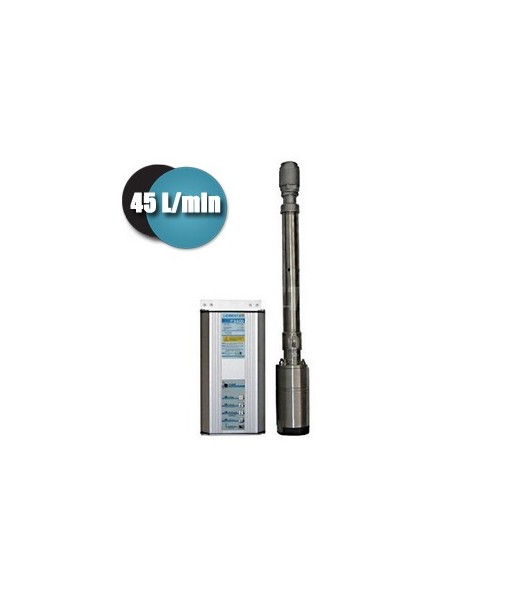

Pompe submersible Lorentz 50 mètres 24-48 Volts 45 L/min
Description:
Système de pompe solaire immergée avec unité de pompage à rotor hélicoïdal
Matériel professionnel hautes performances fabriqué en Allemagne (Lorentz)
Hauteur de relevage importante : jusqu’à 50 mètres (en fonction de la configuration choisie)
Applications :
- Alimenter en eau potable
- Abreuver le bétail
- Gérer la réserve d’eau
- Irriguer des cultures
- Remplir un réservoir
- etc.
Points forts :
- Intègre un régulateur de type MPPT (point de fonctionnement maximum)
- Hauteur de relevage importante (jusqu’à 50 mètres)
- Installation simple et économique Aucune maintenance nécessaire, longue durée de vie
- Très grande fiabilité (matériel fabriqué en Allemagne)
Caractéristiques de la pompe immergée :
Hauteur manométrique jusqu’à 50 mètres
Débit jusqu’à 5 m3 / heure
Système composé de :
1. Un contrôleur :
Le contrôleur permet d’assurer le contrôle du système de pompage et la signalisation des états de fonctionnement.
Le montage du contrôleur de fait en surface (pas d’électrique immergée) permettant un accès et un raccordement facile.
Il comporte deux entrées permettant de connecter, au choix :
- une sonde de niveau d’eau (servant à éviter un fonctionnement à sec*)
- un interrupteur à flotteur
- un pressostat
- une commande à distance
Fonctions et caractéristiques du contrôleur:
- Réinitialisation (reset) automatique 20 minutes après l’arrêt de la pompe par la sonde de niveau.
- Protection contre les inversions de polarité, les surcharges et les températures excessives
- Contrôle de vitesse, vitesse maximale ajustable pour réduire le débit d’environ 30%
- Fonctionnement solaire direct opéré par un régulateur MPPT intégré (Maximum Power Point Tracking = point de fonctionnement de puissance maximum)
- Fonctionnement possible sur batterie avec protection contre les décharges profondes et reconnexion après recouvrement
- Rendement maximum : 88% (moteur + contrôleur)
- Boîtier : IP54 (étanche aux intempéries)
Dimensions et poids du contrôleur :
| Embase du régulateur |
395 x 178 mm |
| Épaisseur du régulateur |
150 mm + 15mm (interrupteur Marche/Arrêt) |
| Poids du régulateur |
4,5 kg |
2. Sonde de niveau incluse:
La sonde de niveau sert à "sonder" ou mesurer le niveau d’eau afin d’éviter le fonctionnement à sec de la pompe.
3. Moteur et pompe:
Caractéristiques:
- Moteur à courant continu sans balai
- Pas d’électronique à l’intérieur du moteur
- Moteur rempli d’eau
- IP68 : résiste à la pression, pas de limite de profondeur d’immersion.
- Palier en carbone céramique
- Matériaux résistant à l’humidité : acier inoxydable
- Câble autorisé pour l’eau potable
- Clapet anti-retour
- Pompe à rotor hélicoïdal
- Stator et rotor ultra résistants et autonettoyants
- Stator enrobé de caoutchouc résistant à l’abrasion
- Rotor en acier inoxydable, surfaces chromées particulièrement résistantes à l’abrasion, aux eaux boueuses et aux sables.
Dimension de la moto pompe :
| Diamètre embase Ø |
96 mm pour puits de diamètre Ø 100 mm |
| Hauteur embase |
185 mm |
| Hauteur hors tout |
780 mm |
| Diamètre Ø raccord |
1 1/4 " |
| Longueur de câble |
1 mètre (accessoire de raccordement fourni) |
| Poids |
11,5 Kg |
Attention, prévoir :
Le tuyau de sortie avec son raccord 1 1/4 "
Le câble électrique (voir section selon longueur sur tableau ci-dessous)
2 possibilités de fonctionnement :
Sur batterie 48 Volts:
Consultez notre rubrique batteries au plomb étanche AGM
Consultez notre rubrique batterie au plombe ouvert Energy Bull
consultez notre rubrique batteries au plombe Enersol
Consultez notre rubrique batteries au plombe Yuasa
Nécessite un interrupteur marche arrêt fonctionnant :
- Manuellement ou
- Couplé à un pressostat ou
- Couplé à un détecteur de trop plein.
Voir caractéristiques obtenues sur tableau ci-dessous :
| Fonctionnement sur Batterie 48Volts |
|
Hauteur à relever
|
Débit de pointe
|
puissance
|
Section câble
|
|
5 mètres
|
11,0 litres/min
|
55 Watts
|
2 x 2,5 mm2
|
|
10 mètres
|
10,3 litres/min
|
70 Watts
|
2 x 2,5 mm2
|
|
15 mètres
|
10,1 litres/min
|
80 Watts
|
2 x 2,5 mm2
|
|
20 mètres
|
9,8 litres/min
|
90 Watts
|
2 x 2,5 mm2
|
|
30 mètres
|
9,3 litres/min
|
105 Watts
|
2 x 4 mm2
|
|
40 mètres
|
8,7 litres/min
|
125 Watts
|
2 x 4 mm2
|
|
50 mètres
|
7,8 litres/min
|
140 Watts
|
2 x 4 mm2
|
Sur panneaux solaires:
Fonctionnement direct au gré du soleil
Voir schéma ci-dessous – Remplissage automatique d’un réservoir (aucune intervention ni entretien).
Les débits moyens journaliers sont indiqués sur le tableau ci-dessous selon le nombre de panneaux solaires utilisés.
Le fonctionnement de la pompe se faisant entre 36 et 48 Volts, il convient de coupler en série 3 ou 4 panneaux solaires de 12 Volts.
Le débit moyen journalier est calculé selon une exposition solaire moyenne en Europe. Il pourra varier de 20 à 30% selon les journées, selon les saisons et selon la situation géographique réelle.
En Afrique, avec un ciel clair, ce débit peut être 40 à 50% supérieur.
| Hauteur en mètres |
Débit selon le nombre de panneaux solaires (en m3/jour)
|
Section câble en mm2 |
| 4 x 40W |
3 x 75W |
4 x 75W |
| 5 |
4,8 m3/jour |
6,0 m3/J |
7,6 m3/J |
2 x 2,5 |
| 10 |
4,5 m3/jour |
5,6 m3/J |
7,2 m3/J |
2 x 2,5 |
| 15 |
4,0 m3/jour |
5,1 m3/J |
6,8 m3/J |
2 x 2,5 |
| 20 |
3,5 m3/jour |
4,7 m3/J |
6,4 m3/J |
2 x 2,5 |
| 30 |
2,0 m3/jour |
3,3 m3/J |
5,7 m3/J |
2 x 4 |
| 40 |
1,7 m3/jour |
2,6 m3/J |
4,2 m3/J |
2 x 4 |
| 50 |
1,3 m3/jour |
2,2 m3/J |
3,6 m3/J |
2 x 4 |
|
