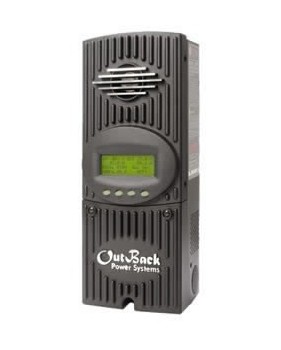

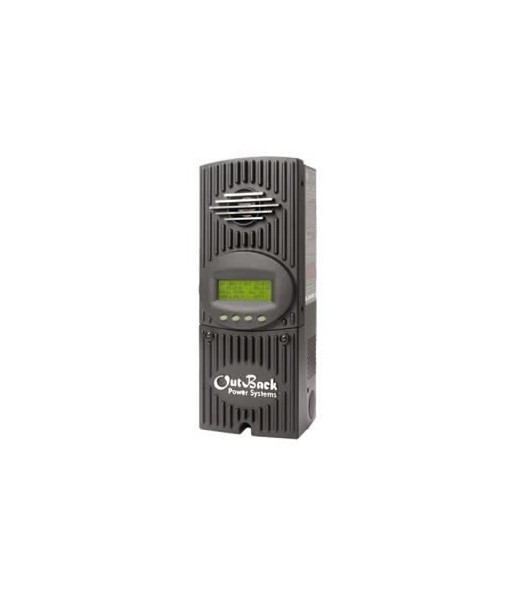

Régulateur de charge solaire MPPT 12V/24V/36V/48V-60A
Description:
Ce type de régulateur électronique utilise la technologie MPPT (« Maximum Power Point Tracking » signifiant « recherche du point de puissance maximale »), dont le principe consiste à optimiser le rendement du ou des panneaux solaires permettant ainsi d’augmenter le rendement de vos panneaux solaires de plus de 30% en comparaison avec un régulateur conventionnel.
La famille des contrôleurs de charge FLEXmax est la toute dernière innovation de la société OutBack Power Systems en matière de régulation de charge intégrant la recherche du point de puissance maximale (Maximum Power Point Tracking).
Le nouvel algorithme utilisé par les régulateurs de la gamme FLEXmax fonctionne de façon permanente, augmentant ainsi jusqu’à 30%, le rendement de la production électrique de votre installation photovoltaïque en comparaison avec les contrôleurs de charge classiques (non MPPT).
Plus d’informations sur le produit:
Grâce à son système actif de refroidissement et à son dispositif « intelligent » de régulation thermique, le régulateur FLEXmax 60 peut fonctionner à pleine puissance, c’est-à-dire 60 ampères, dans une plage de températures pouvant aller jusqu’à 40°C.
Le régulateur FLEXmax 60 intègre les dernières fonctionnalités innovantes conçues et développées par la société Outbak Power, notamment, la capacité à fonctionner avec un large éventail de tensions batterie, et la faculté de réduire la tension d’un système photovoltaïque afin de permettre la charge d’un dispositif de batteries affichant une tension inférieure.
Un panneau d’affichage digital intégré de 80 caractères indique l’état de fonctionnement du système et permet par une simple pression sur un bouton, d’afficher les données et performances enregistrées par le système durant les 128 jours précédents.
Le protocole de communication réseau intégré au régulateur Flexmax 60 permet de superviser via le système de contrôle MATE et de programmer à distance chaque appareil, offrant ainsi un système d’intégration complet incomparable.
Ce régulateur FLEXmax 60 s’avère être actuellement l’une des meilleures solutions proposée sur la marché en matière de régulation MPPT.
Sa conception matérielle et logicielle, le soin porté à sa fabrication, la qualité des composants utilisé, sa robustesse, ses performances, et son excellent rapport qualité prix en font un produit d’exception considéré aujourd’hui par les professionnels comme le référent dans sa catégorie
Le régulateur FLEXmax 60 rencontre, depuis sa sortie sur le marché, un très grand succès aussi bien auprès des professionnels pour sa fiabilité et ses performances qu’auprès des particuliers pour ses fonctionnalités et son imbattable rapport qualité prix.
Caractéristiques électriques:
|
Référence
|
MX60
|
|
Tension batterie nominale
|
12, 24, 36, 48 ou 60 VCC
|
|
Courant de sortie maximum
|
60 ampères jusqu’à 40°C / ajustement possible de la limite de courant
|
|
Puissance maximum du dispositif photovoltaïque (STC)
|
12 VCC systèmes 900 Watts
|
|
24 VCC systèmes 1 800 Watts
|
|
48 VCC systèmes 3 600 Watts
|
|
60 VCC systèmes 4 500 Watts
|
|
Tension en circuit ouvert du générateur PV
|
150 VCC limite basses températures absolues
|
|
145 VCC démarrage et fonctionnement optimal
|
|
Consommation en veille
|
< 1 Watt
|
|
Rendement
|
98,1% à 60 ampères pour une installation en 48 VCC
|
|
Mode de régulation du chargeur
|
5 étapes : Bulck (charge rapide), Absorption (absorption), Float (entretien), Silent (Veille) et Equalization (égalisation)
|
|
Points de réglage de tension
|
De 10 à 60 VCC, ajustable par l’utilisateur (protégé par mot de passe)
|
|
Chargement d’égalisation
|
Tension et temporisation programmable – Finalisation automatique
|
|
Compensation de température de batterie
|
Automatique avec l’utilisation du RTS (optionnel) / 5.mV par °C par module de batterie de 2 VCC
|
|
Capacité de tension réduite
|
Permet le chargement d’une batterie affichant une tension inférieure à celle du générateur – Max 150 VCC
|
|
Sortie auxiliaire de contrôle
|
Signal de sortie 12 VCC pouvant être programmé pour différentes applications de contrôle (max. 0,2ACC)
|
|
Écran d’information
|
Écran LCD à cristaux liquides de 8cm avec 4 lignes soit 80 caractères
|
|
Écran et contrôleur à distance
|
Optionnel MATE ou MATE2 avec port de communication série RS232
|
|
Connexion réseau
|
Protocole de communication réseau propriétaire / connecteur RJ45 / câblage catégorie 5e (8 brins)
|
|
Enregistrement de données (Data Logging)
|
Enregistrement des données – historique sur 128 jours : A/h, W/h, durée entretien, puissance crête Watts, Ampères, tension générateur PV, tension max batterie, tension min batterie, absorption par jour, total accumulé Ah et kWh produits.
|
|
Energie éolienne et/ou hydraulique
|
Consulter le fabricant pour vérifier la compatibilité des systèmes
|
|
Applications de mise à la terre positive
|
Nécessite l’emploi de 2 disjoncteurs de pôle pour pouvoir commuter les entrées positives et négatives du générateur
|
|
Plage des températures de fonctionnement
|
(puissance dégressive à partir de + 40 °C)
|
|
Montage / installation
|
Pose murale intérieure
|
|
Sorties / connexions auxiliaires
|
1 connexion arrière : 35mm
|
|
1 connexion latérale gauche : 35mm
|
|
1 connexion située en dessous : 35 mm
|
|
Garantie en standard
|
2 ans
|
|
Poids contrôleur seul
|
5,3 kg
|
|
Poids contrôleur emballé
|
6,4 kg
|
|
Dimensions contrôleur seul
|
40x14x10 cm
|
|
Dimensions contrôleur emballé
|
46x30x20 cm
|
|
Options
|
RTS (Capteur de température de batteries), HUB4, HUB10, MATE et/ou MATE 2
|
|
Langues
|
Anglais ou Espagnol
|
Points fort du régulateur OutBack FLEXmax 60:
- Amélioration du rendement de l’installation photovoltaïque jusqu’à +30%
- Algorithme évolué de recherche permanente du point de puissance maximale
- Puissance de sortie maximum jusqu’à 40ºC (60 ampères)
- Tension du dispositif de batteries de 12 à 60 Volts courant continu
- Programmation et couplage en réseau
- Sortie auxiliaire programmable
- Enregistrement et conservation des données sur une période de 128 jours
- Détection automatique de la tension du dispositif de batteries
- Capacité de mise à la terre positive ou négative
- Garantie standard de 2 ans
|
