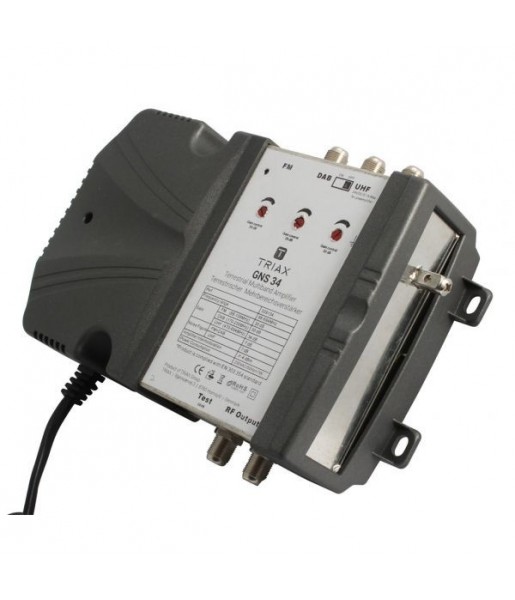

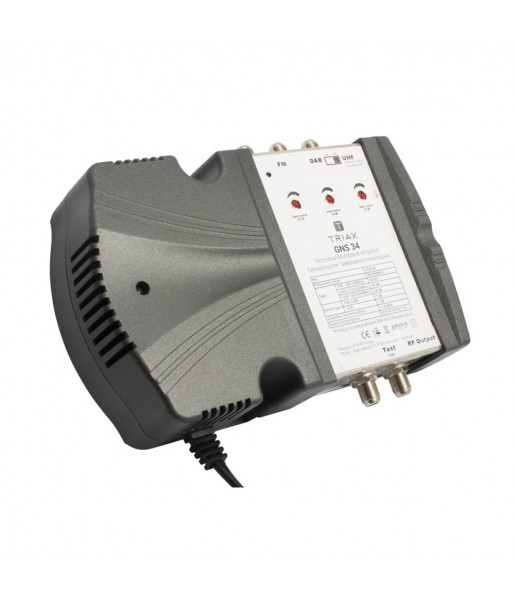

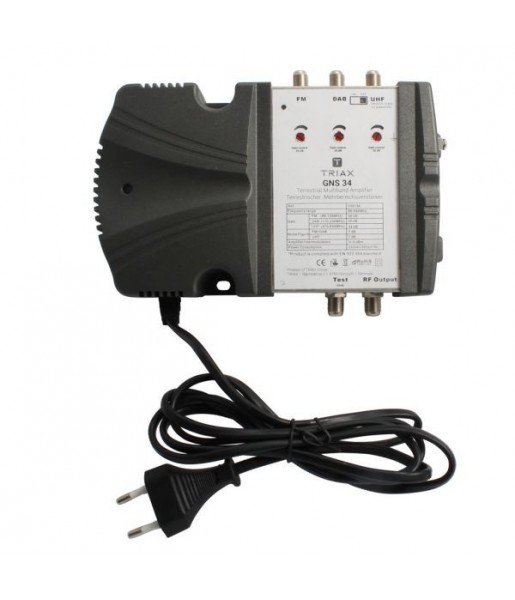

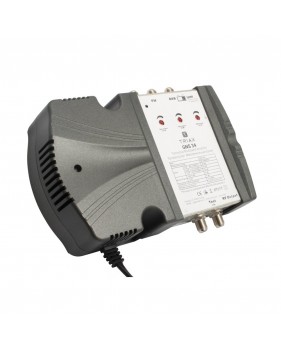

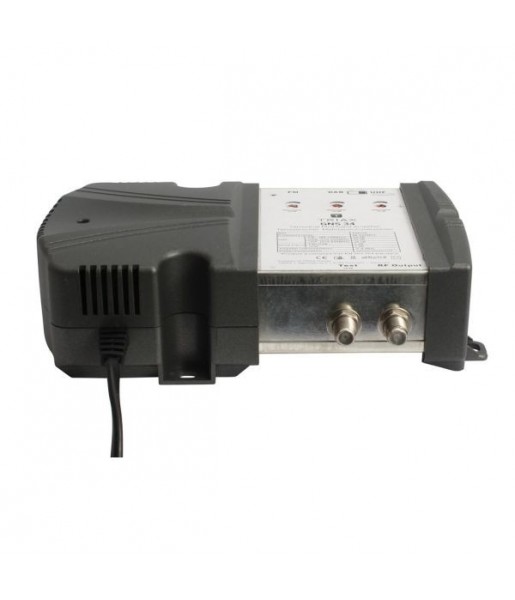

Amplificateur multibandes VHF / UHF DVB-T/T2, DAB, FM terrestre GNS 34 - Gain 30dB, 3 entrées 1 sortie
Le GNS 34 est un amplificateur multibandes terrestre permettant une connexion sélective et une amplification séparée des signaux d'entrée issus de plusieurs antennes telles que les signaux radio FM (VHF-Band II), radio DAB (VHF-Band III) et télévision terrestre DVB-T / T2 (Bande UHF).
Amplificateur terrestre multibandes VHF / UHF DVB-T/T2, DAB, FM GNS 34 - Gain 30dB, 3 entrées
Le GNS 34 est un amplificateur multibandes terrestre permettant une connexion sélective et une amplification séparée des signaux d'entrée issus de plusieurs antennes telles que les signaux radio FM (VHF-Band II), radio DAB (VHF-Band III) et télévision terrestre DVB-T / T2 (Bande UHF). L'ensemble des signaux est combiné en sortie peut alimenter une installation collective terrestre (MATV) ou être combiné avec un équipement de distribution BIS commutée.
- La bande UHF est limitée aux fréquences supérieures à 694 MHz par des filtres intégrés pour le rejet à l'entrée des signaux pour la téléphonie mobile LTE 700 et 800 ;
- Téléalimentation commutable + 24V sur le port UHF pour l'alimentation d'un préamplificateur de mât ;
- Niveau de sortie élevé de 113 dBμV pour environ 5 multiplexes DVB-T (ne pas le dépasser) ;
- Afin de respecter le niveau de sortie maximal, le niveau de chaque entrée peut être ajusté par les contrôleurs de niveau de l'appareil et doit être mesuré avec un mesureur de champs en mesurant le niveau de sortie du GNS 34 ;
- Protection étendue contre les surtensions sur les entrées d'antennes.
Caractéristiques :
- Niveau de sortie IMD 3, selon EN 50083-5 | dBμV : 115.0 dBμV ;
- Bande de fréquences :
-- [Entrée 2] - fréquences : 174...230 MHz ;
-- [Entrée 3] - fréquences : 470...694 MHz ;
-- [Entrée 1] – fréquences : 88...108 MHz ;
- Bande : FM / VHF / UHF ;
- Gain :
-- [Entrée 1] - gain : 30.0 dB ;
-- [Entrée 2] - gain : 30.0 dB ;
-- [Entrée 3] - gain : 34.0 dB ;
- Facteur de bruit :
-- [Entrée 1] - facteur de bruit : 6.0 dB ;
-- [Entrée 2] - facteur de bruit : 6.0 dB ;
-- [Entrée 3] - facteur de bruit : 6.0 dB ;
- Contrôle de niveau à toutes les entrées | dB : 0...-20 dB ;
- Classe d'isolation : II ;
- Normes de référence : RED Directive 2014/53 EU; RoHS-Directive 2011/65/EU ;
- IP Indice de protection du boîtier : IP 20 ;
- Connecteur RF - entrée ;
- Connecteur RF - sortie ;
- Hauteur : 135 mm ;
- Largeur : 191 mm ;
- Profondeur : 55 mm ;
- Poids net : 0.750 kg.
- Gain (dB)
- 30.0 dB
- Type
- Amplificateur terrestre multibandes VHF / UHF / FM
- Modèle
- GNS 34
- Nombre de sorties
- 1
- Nombre d'entrées
- 3
- Facteur de bruit
- 6.0 dB
- Dimensions
- 135 x 191 x 55 mm
- Indice de protection
- IP 20
- Bande
- FM / VHF / UHF
