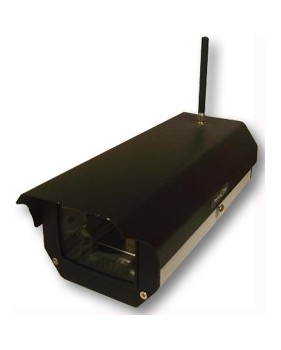

Caisson étanche thermoplastique pour caméra 1.2GHz et 2.4GHz
Caisson étanche thermoplastique pour caméra 1.2GHz et 2.4GHz
Description
Le boitier THS-303M est fabriqué de thermoplastique, conçu pour être complètement étanche pour fournir des performances imbattable dans l'application à l’intérieur ou à l'extérieur.
Supporte les caméras 1.2GHz et 2.4GHz avec possibilité de mettre un transmetteur.
Montage
|
1. Boitier principal
|
9. Couvercle du boitier
|
|
2. Support intérieur
|
10. Jeu de vis PHM 4x6
|
|
3. Support en caoutchouc
|
11. Jeu de vis BHM 4x10
|
|
4. Caméra
|
12. Fixation
|
|
5. Pêne de verrouillage (serrure)
|
13. Jeu de vis FHM 3x10
|
|
6. Couvercle en caoutchouc
|
14. Câble anneau
|
|
7. Boitier d'arrière
|
15. Cordon douille
|
|
8. Câble à grand douille
|
Etape1:Coincer le support en caoutchouc sur le support de l’intérieur, et mettre la caméra de telle sorte qu’elle sera verrouillée et étroite sur la vitre du boitier principal.
Etape 2: Mettre la caméra dans le boitier principale et ajuster le support intérieur et le fixer strictement avec la caméra dans le trou situé dans le boitier principal avec la vis FHM3x10
Etape 3: Brancher la caméra dans le connecteur femelle situé sur la face arrière de la caméra à travers le cordon douille, câble anneau situé sur le coté arrière du boitier arrière.
Etape4: Maintenir le couvercle en caoutchouc dans le cas de retour et après la remise de la caméra fixé par le support intérieur au dos du boitier, fixer le solidement par vis.
Etape 5: Poussez le couvercle du boîtier à la fois dans les deux rainures latérales du boitier principal, puis la fixer solidement sur le boîtier principal par vis.
Etape 6: Fixer solidement la caméra sur le trou situé au fond du boîtier principal par vis et ensuite installer fortement le support de caméra sur le mur.
