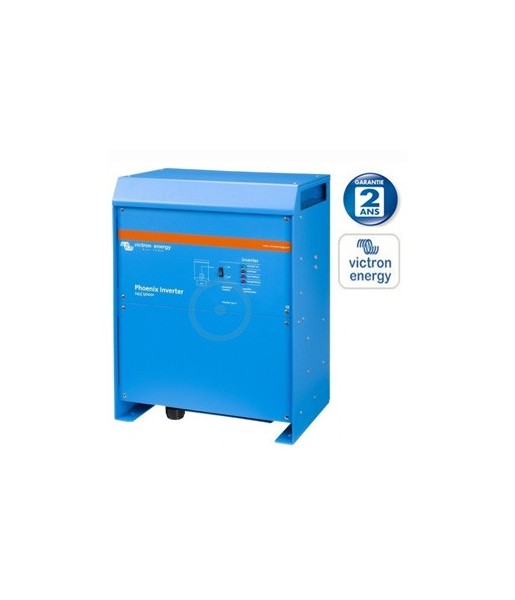

Convertisseur Phoenix 24V / 5000W - 230V VE.Bus Description : SinusMax - Technologie avancée Développés pour un usage professionnel, les convertisseurs Phoenix sont parfaitement adaptés aux applications les plus diverses. Ces convertisseurs à sinusoïde pure et à haut rendement sont conçus sans concession aux performances. La technologie hybride/HF apporte des caractéristiques exceptionnelles pour des dimensions et poids réduits, et assure une compatibilité totale quel que soit l’appareillage alimenté.
Forte puissance instantanée La technologie SinusMax permet des puissances instantanées très élevées, impossibles à atteindre avec les systèmes conventionnels à haute fréquence. Les convertisseurs Phoenix sont ainsi bien adaptés à l’alimentation d’appareils qui ont un fort courant d’appel au démarrage, tels les réfrigérateurs, congélateurs, climatiseurs et similaires. VOIR L’EXEMPLE DE L’APPLICATION
 Caractéristiques Techniques | | Convertisseur Phoenix | 24/5000 | | Plage de tension d’entrée (V CC) | 19,5 - 33,0 | | Puissance de sortie du convertisseur à 25°C (VA) (4) | 5000 | Sortie (1) Tension de sortie : 230 V CA ±2 % Fréquence: 50 Hz | | Puissance permanente à 25 / 40°C (W) | 4500/4000 | | Puissance de pointe (W) | 10000 | | Efficacité maximale (%) | 94 | | Puissance de charge zéro (W) | 25 | BOÎTIER | | Matériau et couleur | Aluminium peint époxy (bleu Ral 5012) | | Raccordement batteries | 2+2 Ecrous M8 | | Connexion 230 V CA | Bornes à vis | | Degré de protection | IP 21 | | Poids (kg) | 28 | | Dimensions (hxlxp en mm) | 444x328x240 | GÉNÉRAL | | Relais programmable(4) | Oui | | Protection (2) | a - h | | Port de communication VE.Bus | Pour un fonctionnement en parallèle ou triphasé, suivi à distance et intégration du système | | Caractéristiques communes | Température de fonctionnement : -20 à +50 °C (refroidissement par ventilateur)
Humidité (sans condensation) : 95 % max. | NORMES | | Sécurité | EN 60335-1 | | Émission / Immunité | EN 55014-1 / EN 55014-2 |
1) Peut être réglé sur 60 Hz ; 120 V / 60 Hz sur demande
2) Protection a. Court-circuit de sortie
b. Surcharge
c. Tension de batterie trop élevée
c. Tension de batterie trop faible
f. 230 V CA sur la sortie du convertisseur
g. Tension d’ondulation trop élevée sur l’entrée
h. Température trop élevée 3) Charge non linéaire, facteur de crête 3:1
4) Relais programmable pour alarme générale, sous-tension CC ou signal de démarrage pour groupe électrogène (interface MK2 et logiciel VEConfigure nécessaires) Rendement CA : 230V / 4A Rendement CC 4 A jusqu'à 35 VCC, 1 A jusqu'à 60 VCC |
